Ketika datang ke sistem distribusi listrik, unit utama cincin (RMU) memainkan peran penting. Sebagai pemasok unit utama Ring, saya memahami pentingnya membantu pelanggan memilih RMU yang paling cocok untuk kebutuhan spesifik mereka. Dalam posting blog ini, saya akan membagikan beberapa faktor kunci untuk dipertimbangkan ketika memilih RMU, memastikan bahwa Anda membuat keputusan yang tepat.
Memahami dasar -dasar unit utama cincin
Sebelum mempelajari proses seleksi, penting untuk memiliki pemahaman yang jelas tentang apa yang aUnit utama cincinadalah. RMU adalah switchgear yang kompak, disegel, dan terisolasi gas yang digunakan dalam jaringan distribusi listrik tegangan menengah. Ini dirancang untuk mengontrol, melindungi, dan mengisolasi sirkuit listrik dalam sistem utama cincin, yang merupakan konfigurasi umum di daerah perkotaan dan industri.
RMU biasanya terdiri dari tiga komponen utama: pemutus sirkuit, sakelar beban, dan pemutusan. Komponen -komponen ini bekerja bersama untuk memastikan operasi jaringan listrik yang aman dan andal. Pemutus sirkuit digunakan untuk mengganggu aliran arus jika terjadi kesalahan, sementara sakelar beban digunakan untuk membuat dan memecahkan sirkuit dalam kondisi operasi normal. Disconnector digunakan untuk mengisolasi sirkuit untuk keperluan pemeliharaan atau perbaikan.
Faktor yang perlu dipertimbangkan saat memilih unit utama cincin
1. Peringkat tegangan
Peringkat tegangan RMU adalah salah satu faktor terpenting yang perlu dipertimbangkan. Ini harus cocok dengan tingkat tegangan jaringan listrik di mana ia akan dipasang. Peringkat tegangan umum untuk rentang RMU dari 6 kV hingga 36 kV. Memilih RMU dengan peringkat tegangan yang benar sangat penting untuk memastikan operasi sistem listrik yang aman dan efisien.
2. Peringkat saat ini
Peringkat saat ini dari RMU menentukan jumlah maksimum arus yang dapat membawa terus menerus tanpa overheating. Penting untuk memilih RMU dengan peringkat saat ini yang cocok untuk persyaratan beban jaringan listrik. Peringkat saat ini harus didasarkan pada arus beban yang diharapkan maksimum, dengan mempertimbangkan faktor -faktor seperti ekspansi di masa depan dan permintaan puncak.
3. Peringkat arus kesalahan
Peringkat arus kesalahan RMU adalah jumlah maksimum arus yang dapat bertahan selama kesalahan hubung singkat. Penting untuk memilih RMU dengan peringkat arus kesalahan yang cukup untuk menangani arus gangguan maksimum yang mungkin terjadi di jaringan listrik. Peringkat arus kesalahan yang lebih tinggi memberikan perlindungan yang lebih besar terhadap kesalahan hubung singkat dan mengurangi risiko kerusakan pada RMU dan peralatan listrik lainnya.
4. Jumlah pengumpan dan outlet
Jumlah pengumpan dan outlet yang diperlukan dalam RMU tergantung pada persyaratan spesifik dari jaringan listrik. Pengumpan digunakan untuk memasok daya ke RMU, sementara outlet digunakan untuk mendistribusikan daya ke beban. Penting untuk memilih RMU dengan jumlah pengumpan dan outlet yang sesuai untuk memastikan bahwa ia dapat memenuhi kebutuhan distribusi daya jaringan.
5. Jenis isolasi
RMU dapat diisolasi dengan berbagai jenis bahan, termasuk gas SF6, vakum, dan udara. RMU terisolasi gas SF6 adalah tipe yang paling umum, karena mereka menawarkan sifat isolasi yang sangat baik dan keandalan tinggi. Namun, gas SF6 adalah gas rumah kaca, dan penggunaannya dihapus di beberapa negara karena masalah lingkungan. RMU yang terisolasi vakum adalah alternatif yang lebih ramah lingkungan, karena mereka tidak menggunakan gas SF6. RMU yang diisolasi udara juga tersedia, tetapi biasanya digunakan dalam aplikasi tegangan rendah.
6. Fitur Perlindungan dan Kontrol
RMU dapat dilengkapi dengan berbagai fitur perlindungan dan kontrol untuk memastikan operasi jaringan listrik yang aman dan andal. Fitur -fitur ini mungkin termasuk perlindungan arus berlebih, perlindungan tegangan berlebih, perlindungan undervoltage, perlindungan kesalahan bumi, dan kemampuan remote control dan pemantauan. Penting untuk memilih RMU dengan fitur perlindungan dan kontrol yang sesuai untuk memenuhi persyaratan spesifik dari jaringan listrik.
7. Persyaratan Ukuran dan Ruang
Persyaratan ukuran dan ruang dari RMU tergantung pada peringkat tegangannya, peringkat arus, jumlah pengumpan dan outlet, dan faktor lainnya. Penting untuk memilih RMU yang dapat masuk ke ruang yang tersedia di gardu listrik atau ruang switchgear. RMU kompak tersedia untuk aplikasi di mana ruang terbatas.
8. Pabrikan dan Kualitas
Produsen RMU memainkan peran penting dalam kualitas dan keandalannya. Penting untuk memilih RMU dari produsen terkemuka dengan rekam jejak yang terbukti dalam memproduksi peralatan listrik berkualitas tinggi. Produsen yang andal akan memberikan dukungan teknis yang komprehensif, layanan purna jual, dan cakupan garansi.
Perbandingan dengan logam tutup switchgear

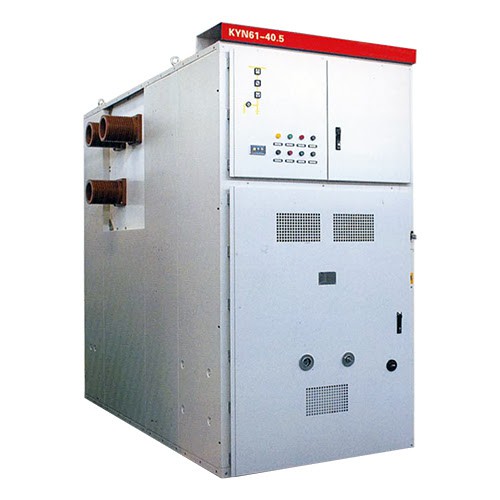

Selain unit utama cincin,Switchgear tutup logamadalah jenis switchgear lain yang biasa digunakan dalam jaringan distribusi listrik tegangan menengah. Sementara switchgear dekat RMU dan logam melayani fungsi yang serupa, ada beberapa perbedaan utama di antara mereka.
RMU biasanya lebih kompak dan modular dari switchgear tutup logam, membuatnya lebih mudah untuk dipasang dan dipelihara. Mereka juga lebih cocok untuk aplikasi di mana ruang terbatas. Sakelar tutup logam, di sisi lain, lebih kuat dan dapat menangani arus kesalahan yang lebih tinggi. Ini biasanya digunakan dalam aplikasi di mana tingkat perlindungan dan keandalan yang lebih tinggi diperlukan.
Kesimpulan
Memilih unit utama cincin yang sesuai adalah keputusan penting yang dapat memiliki dampak signifikan pada kinerja dan keandalan sistem distribusi listrik. Dengan mempertimbangkan faktor -faktor yang dibahas dalam posting blog ini, Anda dapat membuat keputusan dan memilih RMU yang memenuhi persyaratan spesifik jaringan listrik Anda.
Sebagai pemasok unit utama Ring, saya berkomitmen untuk menyediakan produk berkualitas tinggi dan dukungan teknis yang komprehensif untuk pelanggan saya. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih RMU yang sesuai, jangan ragu untuk menghubungi saya. Saya berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan distribusi listrik Anda.
Referensi
- Sistem Tenaga Listrik: Desain dan Analisis, Edisi Ketiga, oleh Turan Gonen
- Teknik Tegangan Tinggi: Teori dan Praktik, Edisi Kedua, oleh Ms Naidu dan V. Kamaraju
- Switchgear Handbook: Panduan untuk pemilihan dan aplikasi switchgear tegangan menengah, oleh Cooper Power Systems
