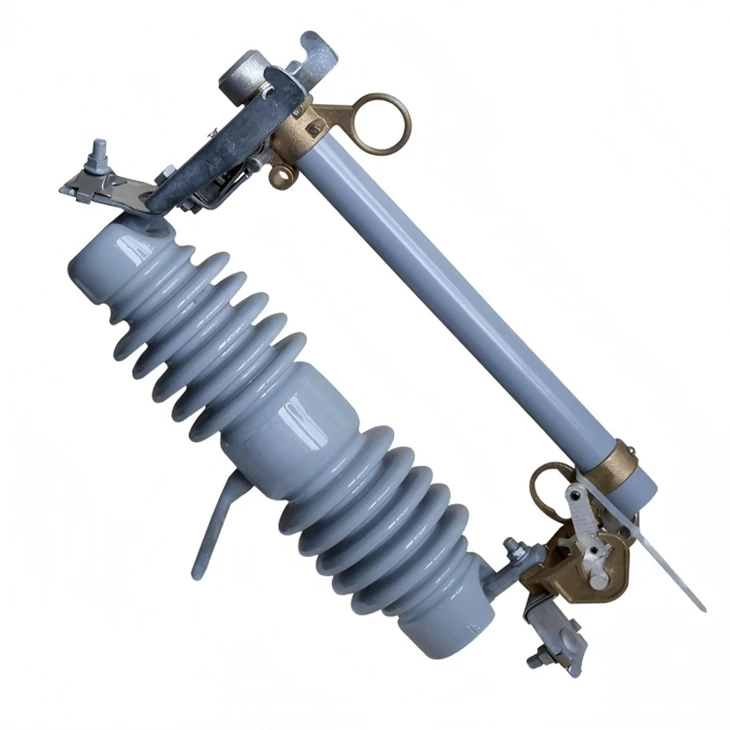

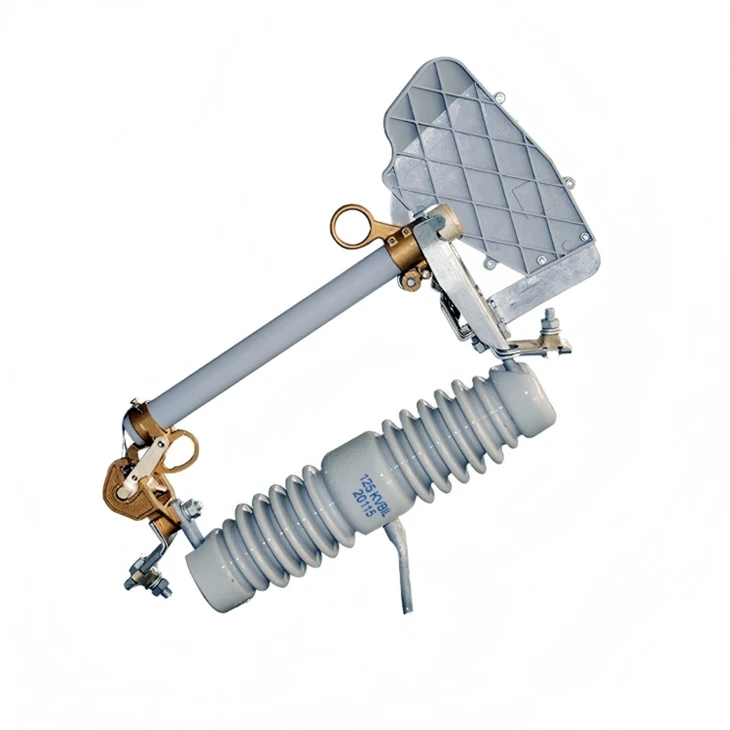

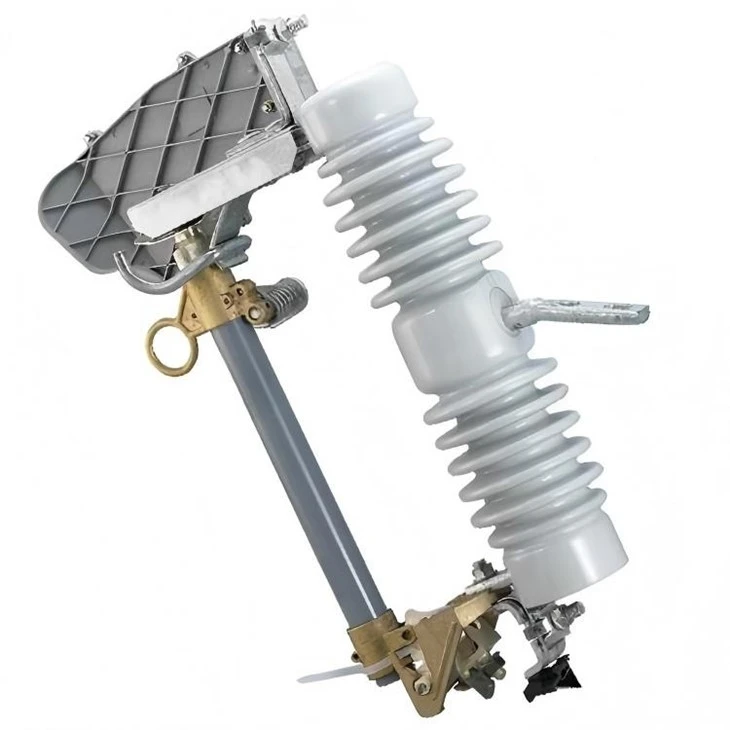

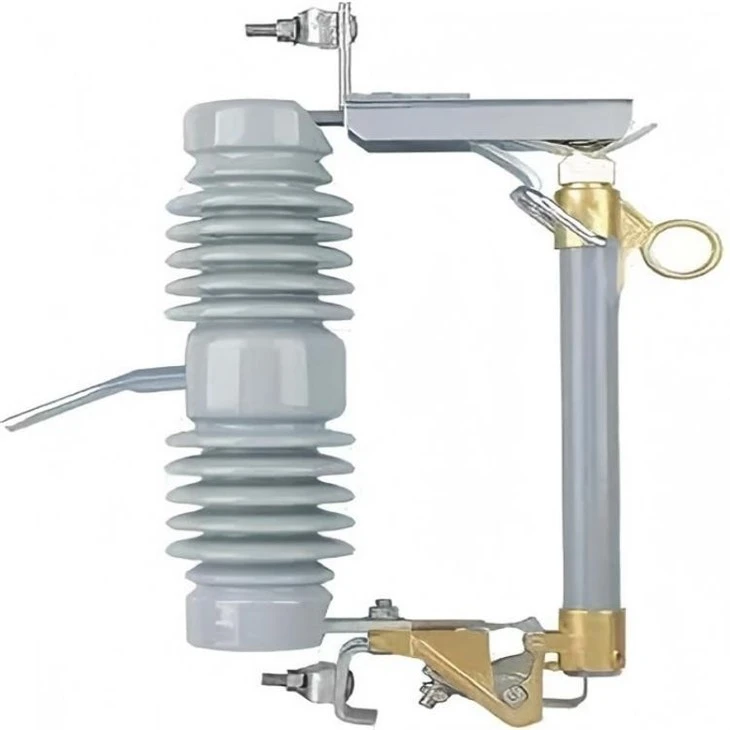

Putus-Sekring Putus
Perlindungan Arus Lebih yang Andal untuk Jaringan Distribusi Overhead
Dirancang untuk ketahanan dan kesederhanaan, Sekering Putus-Outdoor Yawei Electric memberikan perlindungan arus berlebih yang dapat diandalkan untuk sistem distribusi tegangan menengah. Menggabungkan elemen sekering-yang dirancang secara presisi dengan-teknologi pengusiran yang telah teruji waktu, sekering kami dirancang untuk instalasi di atas kepala yang terbuka di mana interupsi kesalahan yang andal dan indikasi visual yang jelas sangat penting untuk pemulihan sistem yang cepat.
Baik untuk melindungi trafo distribusi, membagi saluran udara, atau melindungi bank kapasitor, sekering-putus Yawei memberikan kinerja dan daya tahan yang diharapkan oleh pelanggan utilitas dan industri.
Pengenalan Produk
Sekring Pelepasan Luar Ruangan-Sekering Keluar-juga dikenal sebagai sekering pengusir atau sekering daya-adalah perangkat perlindungan mendasar untuk jaringan distribusi overhead tegangan menengah. Ini terdiri dari elemen sekering presisi yang ditempatkan di dalam tabung-tahan busur yang dipasang pada isolator tahan cuaca, yang dirancang khusus untuk pemasangan di atas tiang.
Ketika terjadi arus berlebih, elemen sekering meleleh, memicu mekanisme yang menyebabkan tabung sekering berputar ke bawah hingga terlihat posisi menggantung. Tindakan pelepasan ini-memberikan indikasi operasi visual yang jelas sekaligus menciptakan celah isolasi yang terlihat. Tabung ini dibuat dari bahan-berkekuatan tinggi,-tahan busur-dengan lapisan tahan cuaca, memastikan kinerja yang andal di lingkungan luar ruangan yang keras.
Filosofi desain berpusat pada tiga prinsip: pembersihan kesalahan yang andal, indikasi visual yang jelas, dan restorasi yang sederhana dan berbiaya rendah. Melalui-komponen yang dirancang secara presisi dan rakitan-yang telah teruji di pabrik, pemasangan dan penggantian sekering menjadi mudah, meminimalkan waktu pemadaman listrik dan menurunkan biaya operasional.
Sekering putus-Yawei menawarkan kemampuan koordinasi yang sangat baik dengan perangkat pelindung lainnya. Tersedia dalam berbagai kecepatan dan peringkat elemen sekering, mereka memungkinkan koordinasi selektif dengan recloser hulu dan peralatan hilir-meningkatkan keandalan sistem tenaga dan presisi isolasi kesalahan.
Parameter Produk
| Kategori | Parameter | Spesifikasi |
| Peringkat Listrik | Nilai Tegangan | 12kV, 24kV, 36kV |
| Frekuensi yang Dinilai | 50/60Hz | |
| Nilai Saat Ini | 100A, 200A | |
| Pertunjukan | Pendek-Arus Pemutusan Sirkuit | Hingga 12,5kA |
| Penahan Impuls Petir | 95kV–200kV (tergantung voltase) | |
| Penahan Frekuensi Daya (1 menit) | 42/50kV–95/110kV (tergantung voltase) | |
| Isolasi | Jarak Rambat Minimum | 390mm–1180mm (berdasarkan tingkat polusi) |
| Mekanis | Kehidupan Mekanik | Lebih besar dari atau sama dengan 500 operasi |
| Lingkungan | Tingkat Perlindungan | IP54 |
| Suhu Operasional | -40 derajat hingga +55 derajat | |
| Peringkat Ketinggian | Kurang dari atau sama dengan 3000m (standar; tersedia lebih tinggi) |
Catatan:Konfigurasi khusus tersedia untuk voltase, arus, kapasitas interupsi, dan persyaratan tingkat polusi tertentu. Pilihannya mencakup jarak rambat yang diperpanjang, kait penahan beban, dan braket pemasangan khusus.
Fitur Produk
Mekanisme pelepasan yang-teruji-waktu memberikan indikasi visual yang jelas tentang pengoperasian sekering. Saat elemen meleleh, mekanisme engsel melepaskan tabung sekering, sehingga dapat berputar ke posisi menggantung yang terlihat. Hal ini menciptakan jeda yang terlihat dan memberikan sinyal yang jelas mengenai fase mana yang telah beroperasi, sehingga memungkinkan lokasi gangguan dan pemulihan layanan dengan cepat.
Diproduksi dari paduan-perak,-perak-tembaga, atau paduan-kromium dengan kemurnian tinggi, bergantung pada persyaratan rating dan kecepatan, elemen sekering kami mencapai karakteristik arus waktu-yang konsisten dengan toleransi produksi yang ketat. Desain yang digulung atau dicap secara heliks memastikan kinerja presisi di seluruh rentang produk saat ini.
Sekering putus-Yawei memberikan perlindungan komprehensif di seluruh spektrum arus gangguan-dari beban berlebih-berkekuatan rendah yang menyebabkan pelelehan termal hingga sirkuit-pendek-berkekuatan tinggi yang menyebabkan gangguan busur listrik dengan cepat. Tindakan pengusiran menghasilkan gas de-ionisasi di dalam tabung sekering yang memadamkan busur selama gangguan arus tinggi, sementara arus rendah terganggu oleh peleburan elemen yang terkendali.
Dirancang untuk pemasangan di luar ruangan, sekering ini dilengkapi-isolator porselen atau polimer berkekuatan tinggi dengan jarak rambat yang jauh untuk menghasilkan kinerja yang andal di lingkungan yang tercemar. Semua komponen logam tahan korosi-dan tabung sekering dibuat agar tahan terhadap radiasi UV, kelembapan, dan suhu ekstrem dari -40 derajat hingga +55 derajat .
Dudukan sekering dan desain trunnion memudahkan pemasangan dan pelepasan menggunakan hot stick standar, bahkan dalam cuaca buruk. Mekanisme ini memastikan penguncian positif selama penutupan dan pelepasan yang andal selama pengoperasian, terlepas dari akumulasi atau kontaminasi es. Tidak diperlukan alat khusus atau prosedur rumit untuk penggantian sekring.
Jika dilengkapi dengan kait pemecah beban, sekering-keluar Yawei dapat digunakan dengan alat pemecah beban portabel untuk memutus arus beban secara aman hingga nilai terukur. Hal ini memberikan fleksibilitas tambahan untuk operasi peralihan tanpa memerlukan sakelar pemecah beban terpisah.
Tersedia berbagai kecepatan sekering-standar, waktu-penundaan, dan cepat-memungkinkan koordinasi yang tepat dengan recloser hulu, sectionalizer, dan peralatan hilir. Waktu-Kurva karakteristik saat ini tersedia untuk studi koordinasi sistem.
Cara Kerjanya
Prinsip pengoperasian sekering putus-didasarkan pada efek termal arus listrik. Ketika arus mengalir melalui elemen sekering, panas dihasilkan sesuai dengan hukum Joule. Dalam kondisi pengoperasian normal, panas ini hilang tanpa mencapai titik leleh material elemen.
Ketika arus berlebih terjadi-baik karena kelebihan beban atau korsleting-suhu elemen meningkat dengan cepat. Setelah titik leleh tercapai, elemen tersebut meleleh dan menciptakan celah di sirkuit, sehingga mengganggu aliran arus.
Busur yang dihasilkan selama peleburan menyebabkan lapisan tabung sekering (biasanya terbuat dari serat atau bahan-penghasil gas lainnya) terurai, sehingga melepaskan-gas deionisasi. Gas-gas ini dikeluarkan dari ujung tabung, meregangkan dan mendinginkan busur hingga padam pada arus nol. Tindakan pengusiran secara bersamaan memicu mekanisme drop-out, melepaskan tabung sekering agar terlihat menggantung-yang memberikan indikasi jelas bahwa sekering telah beroperasi.
Komponen Utama
1. Elemen Sekring
Inti sekring, dibuat dari-perak, paduan perak-tembaga, atau paduan nikel-kromium dengan kemurnian tinggi. Elemen menampilkan pengurangan-penampang secara berkala untuk mengontrol busur api dan memastikan kinerja yang konsisten. Manufaktur presisi memastikan toleransi ketat sebesar ±10% pada arus leleh.
2. Tabung Sekring
Menampung elemen dan berisi busur selama interupsi. Dibuat dari bahan-berkekuatan tinggi dan tahan busur-seperti laminasi kaca epoksi atau fenolik berbahan dasar kertas-, dengan lapisan dalam-gas yang berevolusi yang menghasilkan gas de-pengion untuk memadamkan busur.
3. Isolator
Insulator porselen atau polimer memberikan isolasi listrik antara komponen aktif dan struktur pemasangan. Porselen menawarkan ketahanan cuaca yang sangat baik dan-stabilitas jangka panjang; isolator polimer memberikan bobot yang lebih ringan dan peningkatan kinerja di lingkungan yang tercemar.
4. Kontak dan Terminal
Kontak atas dan bawah menghantarkan arus melalui sekering dan menyediakan titik sambungan untuk konduktor saluran dan beban. Terbuat dari tembaga atau paduan tembaga dengan lapisan perak untuk ketahanan korosi dan ketahanan kontak rendah. Desain pegas-memastikan tekanan kontak positif.
5. Mekanisme Operasi
Mekanisme engsel memungkinkan tabung sekering berputar ke bawah saat elemen meleleh. Mekanismenya mencakup kait yang menahan tabung tetap tertutup dalam kondisi normal dan melepaskannya saat elemen beroperasi, memastikan pelepasan yang andal bahkan di bawah es atau kontaminasi.
6. Pemasangan Perangkat Keras
Braket galvanis atau baja tahan karat, dudukan crossarm, dan sambungan tiang mengamankan rakitan sekering ke tiang atau struktur utilitas, menahan beban angin, beban es, dan tekanan mekanis selama pengoperasian.
Aplikasi
Yawei Outdoor DropOut Fuse dipercaya oleh perusahaan utilitas, fasilitas industri, dan pengembang energi terbarukan di seluruh dunia. Keandalannya yang telah terbukti, indikasi visual yang jelas, dan pengoperasian yang sederhana menjadikannya pilihan utama untuk berbagai aplikasi distribusi overhead tegangan menengah.
1. Proteksi Trafo Distribusi
Sebagai standar industri untuk melindungi trafo distribusi-yang dipasang di tiang dan-dipasang di bantalan, sekering kami memberikan perlindungan arus lebih sisi-utama terhadap gangguan sekunder dan kegagalan trafo internal. Sekering yang dipilih dengan tepat memungkinkan trafo melewati arus masuk magnetisasi yang tidak berbahaya sekaligus memastikan isolasi positif ketika terjadi gangguan yang merusak-meminimalkan kerusakan trafo dan mengurangi biaya penggantian.
2. Bagian Saluran Udara
Pada penyulang distribusi, sekering kami melindungi jalur cabang (lateral) dan titik tap, memastikan bahwa gangguan pada satu sisi tidak mengganggu layanan pada keseluruhan penyulang utama. Kemampuan sectionalizing ini secara signifikan meningkatkan keandalan sistem dengan membatasi area pemadaman listrik pada cabang yang terkena dampak, mengurangi jumlah pelanggan yang terkena dampak oleh kejadian kesalahan tunggal dan meningkatkan metrik layanan utilitas.
3. Proteksi Bank Kapasitor
Bank kapasitor-yang dipasang di tiang dan digunakan untuk koreksi faktor daya memerlukan perlindungan yang andal terhadap kesalahan internal dan kelainan sistem. Sekering kami mengisolasi unit kapasitor yang rusak dengan cepat sekaligus memungkinkan sisa baterai untuk terus beroperasi-meminimalkan gangguan koreksi faktor daya dan menjaga efisiensi sistem. Pemilihan sekering memperhitungkan arus masuk kapasitor untuk mencegah gangguan pengoperasian.
4. Distribusi Energi Terbarukan
Seiring dengan meluasnya penggunaan energi terbarukan, sekering kami memberikan perlindungan yang dapat diandalkan untuk transformator step-up di pembangkit listrik tenaga surya, koleksi turbin angin, dan instalasi pembangkit listrik terdistribusi. Mereka berkoordinasi secara mulus dengan perlindungan inverter dan perangkat utilitas hulu, memastikan isolasi kesalahan selektif dan menjaga stabilitas jaringan di titik interkoneksi-penting untuk memaksimalkan waktu aktif energi terbarukan.
5. Jasa Industri & Komersial
Pabrik, peternakan, sistem irigasi, dan fasilitas komersial yang disuplai melalui saluran udara mendapat manfaat dari perlindungan sekering kami di titik masuk layanan mereka. Kombinasi perlindungan ekonomis, indikasi pengoperasian yang terlihat, dan penggantian yang mudah menjadikannya pilihan praktis untuk fasilitas yang sumber daya pemeliharaannya mungkin terbatas atau waktu respons sangat penting dalam pengoperasian.
6. Listrik Sementara & Darurat
Lokasi konstruksi, proyek restorasi darurat, dan instalasi listrik sementara memerlukan peralatan yang dapat digunakan dengan cepat dan beroperasi dengan andal. Sekring kami memiliki konstruksi yang ringan, pemasangan yang mudah, dan perlindungan yang dapat diandalkan-ideal untuk aplikasi yang tidak memerlukan perlindungan permanen, namun perlindungan arus berlebih yang andal tetap penting.
Pengiriman dan Penyajian
Kami mendukung transportasi laut dan darat, memanfaatkan Pelabuhan Shanghai dan Pelabuhan Ningbo untuk kebutuhan transportasi kami. Sebelum produksi massal, kami terlebih dahulu-memproduksi sampel dan melakukan pemeriksaan akhir yang ketat untuk memastikan kualitas produk sebelum pengiriman. Kami berspesialisasi dalam layanan OEM/ODM, menggabungkan logo unik Anda ke dalam produk agar sesuai dengan citra merek Anda.
Kami memiliki tim teknis yang berpengalaman untuk menyediakan proyek khusus yang melebihi harapan berdasarkan spesifikasi, gambar, dan parameter Anda. Kami fleksibel dalam jumlah pesanan, minimal hanya 1 buah, dan menjanjikan paket layanan purna jual selama 12-bulan.
Bekerja sama dengan kami menjamin respons yang cepat, layanan yang tak tertandingi, dan pengalaman yang lancar, memprioritaskan kepuasan Anda di setiap langkah.
Pertanyaan Umum
T: Apa perbedaan antara sekering-putus dan sekering-pembatas arus?
J: Sekering-putus (tipe pengusiran) memberikan indikasi yang terlihat-tabung sekering turun ke posisi menggantung setelah pengoperasian-sehingga ideal untuk saluran udara di mana kru harus segera mengidentifikasi fase gangguan. Sekring-pembatas arus menginterupsi gangguan lebih cepat dan membatasi besarnya arus gangguan namun tidak memberikan indikasi putus-yang terlihat. Sekering putus-adalah pilihan utama untuk sebagian besar aplikasi distribusi overhead.
T: Berapa peringkat tegangan dan arus standar?
J: Sekring putus-Yawei tersedia dalam tegangan 12kV, 24kV, dan 36kV, dengan nilai arus kontinu 100A dan 200A. Kapasitas interupsi simetris hingga 12,5kA, tergantung pada peringkat tegangan dan konfigurasi.
T: Bagaimana cara memilih kecepatan sekering yang benar?
A: Kecepatan cepat (K) untuk peralatan sensitif yang memerlukan penyelesaian kesalahan cepat; kecepatan standar (T) untuk trafo umum dan proteksi saluran; waktu-tunda (Lambat) untuk sirkuit dengan arus masuk yang tinggi seperti transformator, bank kapasitor, dan motor. Lihat kurva waktu-saat ini dan studi koordinasi untuk pemilihan yang tepat.
T: Dapatkah-sekring putus digunakan untuk peralihan beban?
J: Sekring putus-standar dirancang hanya untuk interupsi kesalahan. Namun, bila dilengkapi dengan kait pemecah beban, kait tersebut dapat digunakan dengan alat pemecah beban portabel untuk memutus arus beban dengan aman-menghilangkan kebutuhan akan sakelar pemecah beban terpisah di banyak aplikasi.
T: Berapa umur layanan yang diharapkan?
J: Insulator dan perangkat keras pemasangan dirancang untuk dapat digunakan selama 20+ tahun dengan perawatan yang tepat. Tabung sekering mungkin bertahan bertahun-tahun tetapi harus diperiksa setelah terjadi gangguan. Hanya elemen sekering murah yang perlu diganti setelah pengoperasian.
T: Perawatan apa yang diperlukan?
A: Inspeksi visual bulanan atau triwulanan untuk mengetahui adanya korosi, retakan, dan kesejajaran; pemeriksaan kontak dan mekanisme tahunan; inspeksi tabung setelah setiap operasi kesalahan; pembersihan isolator sesuai kebutuhan berdasarkan tingkat polusi. Pencatatan terperinci membantu melacak kinerja dari waktu ke waktu.
T: Bagaimana saya mengetahui jika sekring telah beroperasi?
J: Tabung sekering tampak turun ke posisi menggantung, memberikan indikasi visual yang jelas mengenai fase mana yang mengalami gangguan. Hal ini memungkinkan kru untuk dengan cepat menemukan masalahnya tanpa peralatan uji dan segera memulai restorasi.
T: Apakah sekering ini cocok untuk lingkungan pesisir atau lingkungan yang-berpolusi tinggi?
J: Ya. Untuk wilayah pesisir atau lingkungan industri yang sangat berpolusi, kami merekomendasikan sekering dengan jarak rambat yang lebih jauh dan perangkat keras-yang tahan korosi. Insulator polimer juga dapat digunakan untuk meningkatkan kinerja dalam kondisi terkontaminasi.
T: Apa urutan pengoperasian yang tepat untuk sistem{0}}tiga fase?
A: Saat membuka (menarik) dengan hot stick: operasikan fase tengah terlebih dahulu, kemudian fase melawan arah angin, terakhir fase melawan arah angin. Saat menutup: balikkan urutannya-fase melawan arah angin terlebih dahulu, lalu fase melawan arah angin, terakhir fase tengah. Selalu ikuti prosedur keselamatan yang ditetapkan dan gunakan alat insulasi yang tepat.
T: Apakah sekering-dapat dikoordinasikan dengan recloser?
J: Ya. Waktu yang tepat-karakteristik saat ini memungkinkan koordinasi selektif dengan recloser dan sectionalizer hulu. Koordinasi yang tepat memastikan gangguan sementara teratasi oleh recloser sementara gangguan permanen diisolasi oleh sekring, sehingga meminimalkan pemadaman pelanggan.
T: Berapa kapasitas interupsi sekering putus-Yawei?
J: Simetris hingga 12,5kA, tergantung pada peringkat tegangan dan konfigurasi spesifik. Konfirmasikan arus gangguan maksimum yang tersedia pada titik pemasangan untuk memastikan pemilihan yang tepat.
T: Bahan apa yang digunakan pada elemen sekering?
A: Perak-kemurnian tinggi, paduan perak-tembaga, atau paduan-kromium nikel-dipilih karena karakteristik peleburan yang stabil, kinerja waktu-arus yang konsisten, dan ketahanan terhadap penuaan dan getaran. Manufaktur presisi memastikan toleransi ketat sebesar ±10% pada arus leleh.
Q: Berapa jumlah pesanan minimum?
J: Kami menerima pesanan dengan jumlah minimum hanya satu potong, menjadikan kami mitra yang fleksibel untuk proyek utilitas besar dan aplikasi khusus yang lebih kecil.
T: Garansi apa yang Anda tawarkan?
J: Semua Sekering Putus Luar Ruangan Yawei-dilindungi oleh garansi 12 bulan sejak tanggal pengiriman, yang mencerminkan komitmen kami terhadap kualitas dan keandalan.
